产品概述
光伏预制舱式变电站是集中式地面光伏电站使用的模块化预装升压站，可将高压设备、主升压变压器、汇集系统、动态无功补偿、二次保护测控、交直流电源及消防暖通等在工厂完成装配、接线和联调。产品采用分舱独立模块化设计，运输至现场后完成电缆连接即可投入并网调试，适用于大型集中式光伏基地。
核心优势
系统匹配
围绕 模块化 结构及实际配电需求进行产品选型和系统匹配。
安全可靠
采用成熟的产品结构与保护设计，为设备运行、检修和项目使用提供支持。
灵活配置
可结合现场条件、回路方案和功能要求进行配置，适应不同项目边界。
项目交付
支持技术沟通、方案配置、图纸确认、生产制造及项目交付配合。

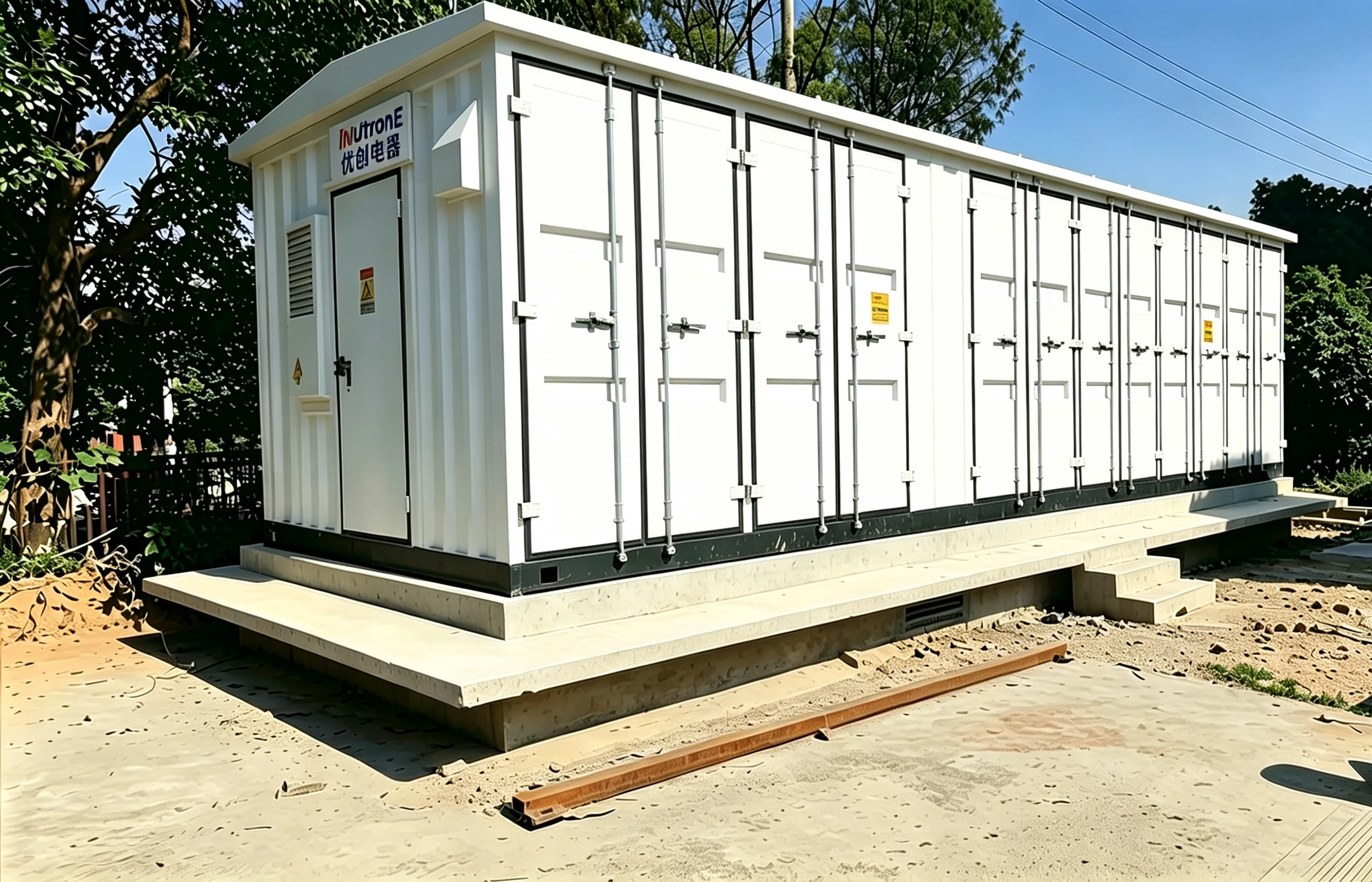

产品结构与设备展示
技术参数
额定频率50Hz
高压侧系统电压35kV（最高工作电压40.5kV）
低压汇集侧10kV（最高12kV）；变压器低压0.315/0.4kV
主变标准容量2500 / 3150 / 5000 / 6300 / 10000 / 16000kVA
35kV短时/峰值耐受电流20/25kA / 4s；峰值50/63kA
10kV短时耐受电流20 / 25 / 31.5kA / 4s
0.4kV短时耐受电流30 / 50kA / 1s
35kV绝缘耐压工频95kV/1min；雷电冲击200kV
10kV绝缘耐压工频42kV/1min；雷电冲击75kV
全站接地电阻≤1Ω
并网功率因数调节0.95滞后～0.95超前
通信规约IEC61850、Modbus-RTU、光纤双通道以太网
整机设计使用寿命≥40年
应用场景
集中式光伏
升压站
高压汇集
无功补偿
保护测控
大型光伏基地
