产品概述
交流汇流箱位于光伏发电系统组串式逆变器交流输出侧与并网柜或升压变压器之间，用于将多个逆变器输出的交流电汇集为一路或多路输出。产品可简化系统布线、降低线路损耗、提高系统可靠性，并便于后期集中维护。
核心优势
系统匹配
围绕 交流 电能类型及实际配电需求进行产品选型和系统匹配。
安全可靠
采用成熟的产品结构与保护设计，为设备运行、检修和项目使用提供支持。
灵活配置
可结合现场条件、回路方案和功能要求进行配置，适应不同项目边界。
项目交付
支持技术沟通、方案配置、图纸确认、生产制造及项目交付配合。

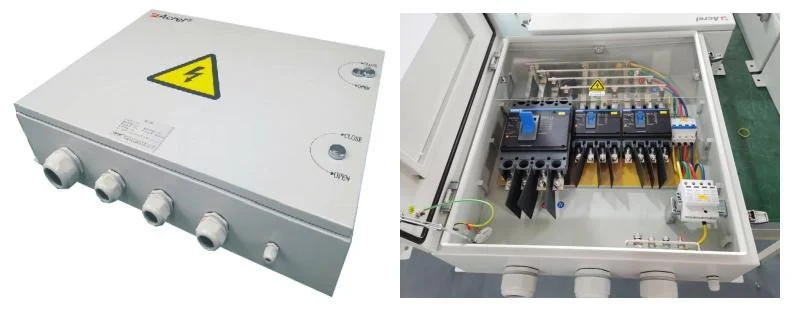

产品结构与设备展示
技术参数
额定工作电压AC400V / AC690V
最高允许电压≤AC690V
单路输入额定电流63A / 80A / 100A
输入支路数量3～16路，按需定制
总输出额定电流100～800A
断路器保护热磁两段保护（过载＋短路速断）
防雷器等级Ⅱ级交流浪涌保护器
SPD标称/最大放电电流20kA / 40kA（8/20μs）
电压保护水平≤3.2kV，响应时间≤25ns
绝缘耐压AC2000V / 1min无击穿
接地要求保护接地铜排，接地电阻≤4Ω
应用场景
光伏电站
组串逆变器
交流汇集
并网柜连接
升压站连接
项目配套
相关产品
项目需要交流汇流箱？
请联系我们获取产品选型、系统配置、技术图纸和项目交付支持。
