产品概述
储能逆变升压一体机是储能电站专用的一体化预装成套设备，将双向储能变流器 PCS、低压配电柜、升压变压器、中高压开关柜、EMS 能量管理及消防暖通辅控系统集成在标准舱体内。设备在工厂完成接线、联调和试验，现场连接电池舱直流电缆与电网中压电缆后即可开展并网调试，适用于独立储能、风光配储及工商业大容量储能项目。
核心优势
系统匹配
围绕 PCS 变流及实际配电需求进行产品选型和系统匹配。
安全可靠
采用成熟的产品结构与保护设计，为设备运行、检修和项目使用提供支持。
灵活配置
可结合现场条件、回路方案和功能要求进行配置，适应不同项目边界。
项目交付
支持技术沟通、方案配置、图纸确认、生产制造及项目交付配合。

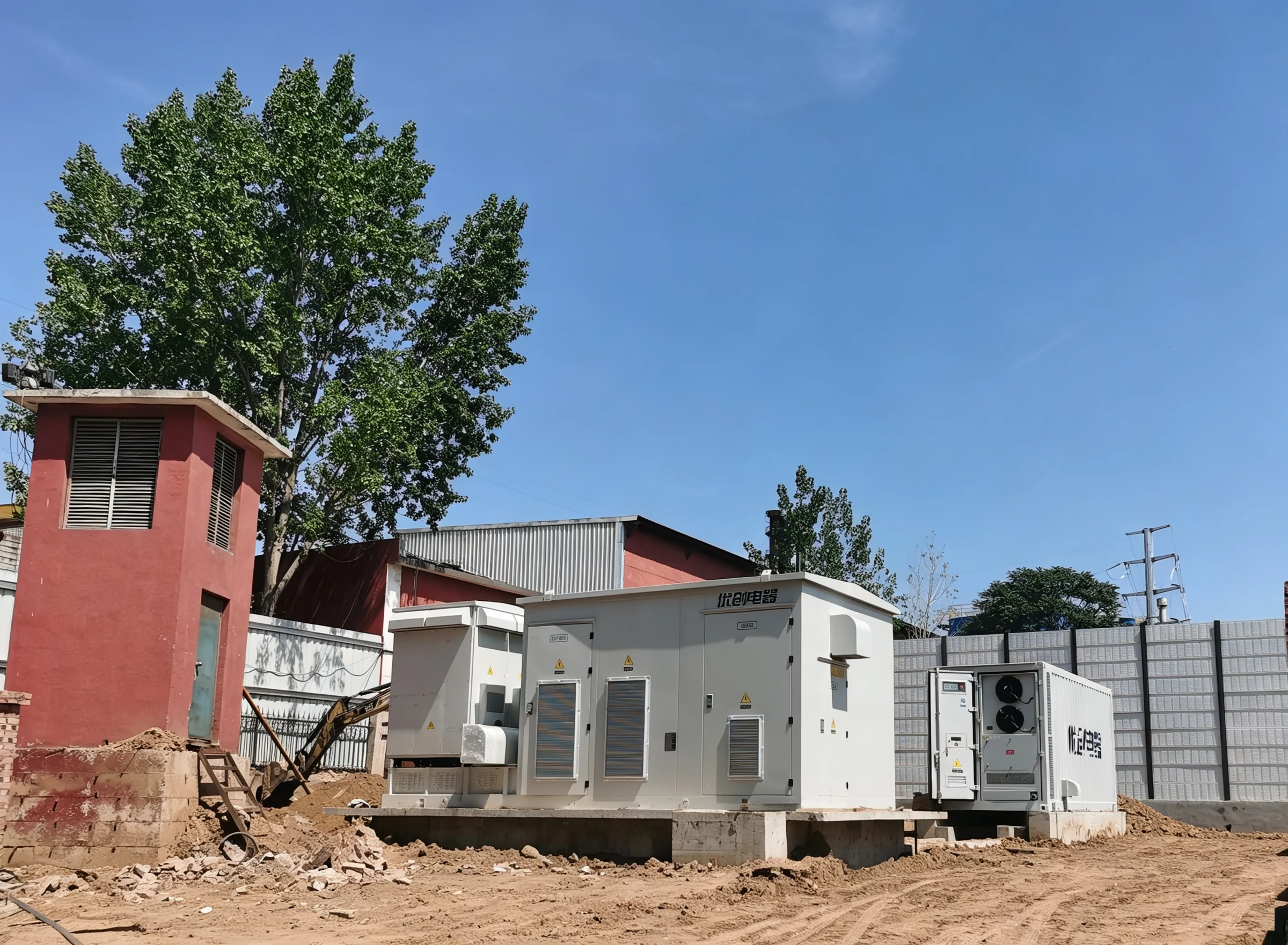

产品结构与设备展示
技术参数
额定频率50Hz
电池直流侧电压1500V（行业主流）
PCS低压侧输出AC690V
中压并网等级10kV / 35kV
单机标准额定功率1250 / 2500 / 3150 / 5000kW
变压器标准容量1600 / 2500 / 3150 / 5000 / 6300kVA
功率因数调节范围±0.95（满发无功支撑）
整机最大变换效率≥99.0%
PCS响应时间≤5ms
谐波畸变THDi≤3%
短时耐受电流10kV与35kV均为25kA / 4s
全站接地电阻≤1Ω
通信协议Modbus-RTU、IEC61850、CAN、以太网
设计使用寿命≥30年
应用场景
独立储能
风光配储
工商业储能
电网并网
削峰填谷
项目定制
项目需要储能逆变升压一体机？
请联系我们获取产品选型、系统配置、技术图纸和项目交付支持。
