产品概述
国网标准型箱式变电站采用高压环网室、变压器室和低压配电室三隔室独立布局，在工厂完成一体化预装，现场户外落地安装。设备集成 10kV 进线、变压、0.4kV 配电、计量、无功补偿和保护功能，适用于居民、工商业及分布式光伏台区。具体执行标准和配置应以项目技术协议为准。
核心优势
系统匹配
围绕 10kV 高压侧及实际配电需求进行产品选型和系统匹配。
安全可靠
采用成熟的产品结构与保护设计，为设备运行、检修和项目使用提供支持。
灵活配置
可结合现场条件、回路方案和功能要求进行配置，适应不同项目边界。
项目交付
支持技术沟通、方案配置、图纸确认、生产制造及项目交付配合。

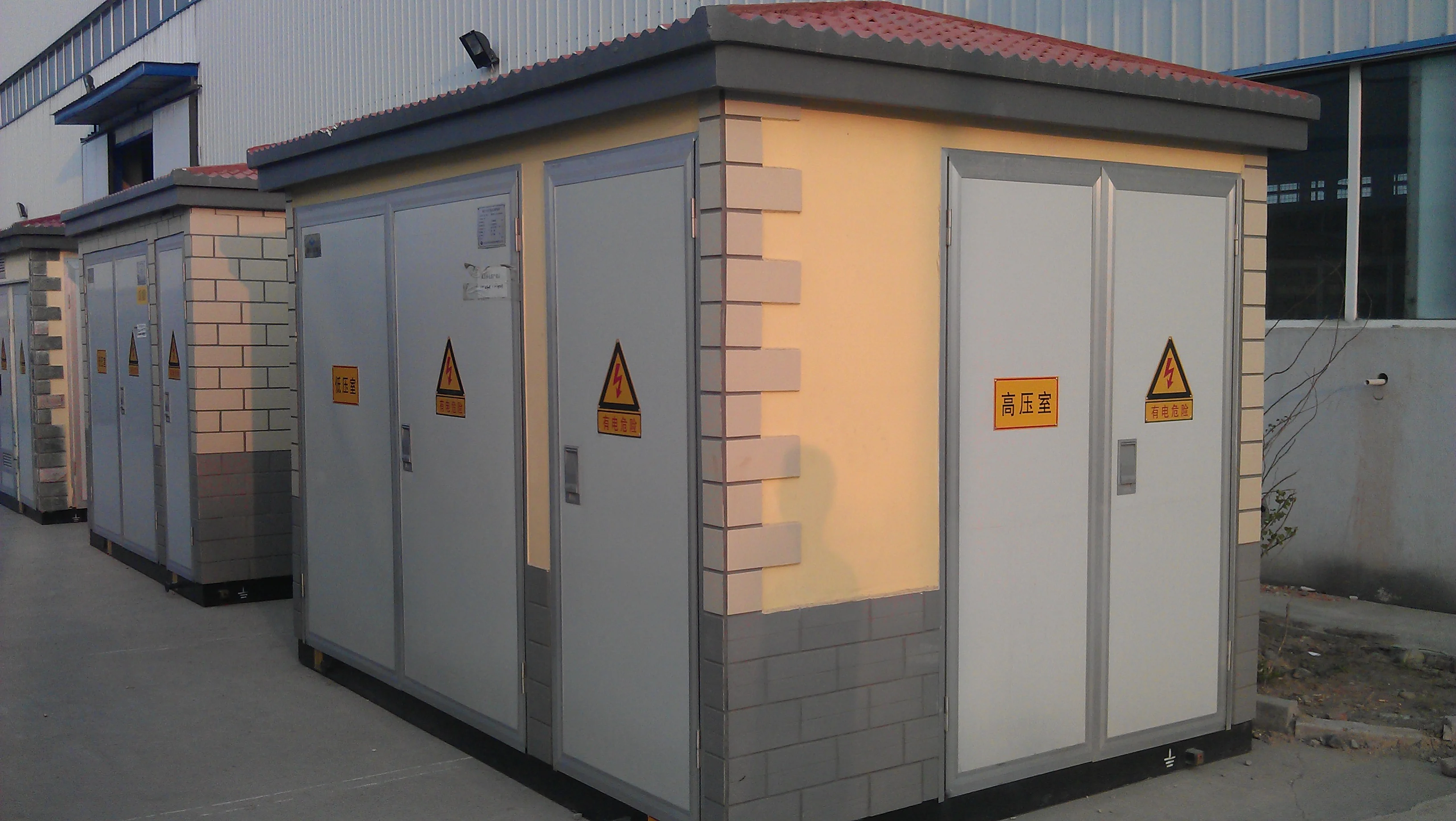

产品结构与设备展示
技术参数
系统额定频率50Hz
高压额定电压10kV（最高系统电压12kV）
低压额定电压0.4kV（三相五线380/220V）
10kV接地方式中性点非有效接地（消弧线圈/小电阻）
0.4kV接地方式TN-S直接接地
标准变压器容量400 / 500 / 630kVA
高压进出线配置标准化2进1出环网方案
低压出线回路400/500kVA配4路；630kVA配6路
无功补偿配置主变容量10%～30%分级自动投切
接地要求整体接地电阻≤4Ω
运行噪声限值箱体外0.3m、1.5m高处≤55dB
设计使用寿命≥20年
应用场景
居民台区
工商业配电
分布式光伏
国网配网
户外配电
项目定制
